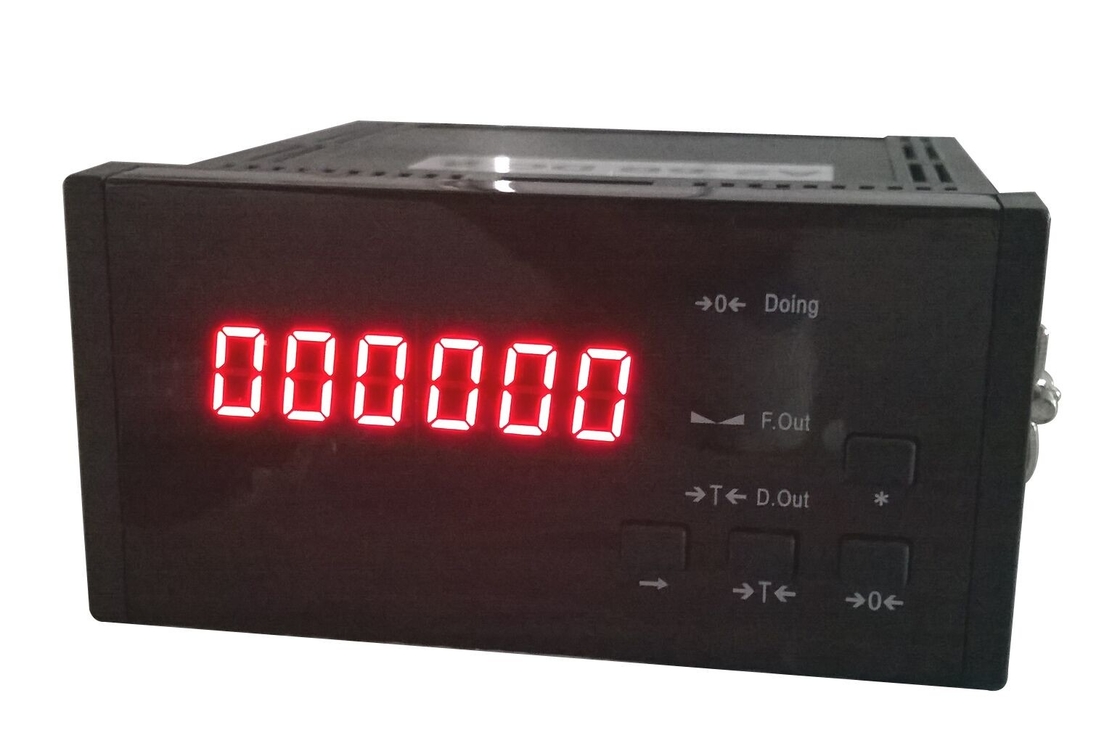

ตัวบ่งชี้มาตราส่วนดิจิตอลความแม่นยำสูงพร้อมจอแสดงผล LED
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ประเภทตัวแปลง A/D: | ซิกม่าเดลต้า | ประเภทการแสดงผล: | นำ |
|---|---|---|---|
| สัญญาณเอาท์พุต: | เอาต์พุตอนาล็อก 4-20 mA | ความละเอียดในการแสดงผล: | 3000 |
| แหล่งจ่ายไฟ: | อะแดปเตอร์ DC 9V 1A หรือ AC 110-220V 50 Hz | โหลดเซลล์กระตุ้น: | DC 5v |
| แสงสูง: | ตัวบ่งชี้โหลดเซลล์,ตัวบ่งชี้มาตราส่วนดิจิตอล |
||
ไฟแสดงการควบคุมความแม่นยำสูง A2-6 Series Weighing Controller (4~20MA)
ข้อมูลจำเพาะ
| ประเภทตัวแปลง A/D | ซิกม่าเดลต้า |
| อัตราตัวอย่าง | 10 ครั้ง / วินาที (ตัวเลือก 50 ครั้ง / วินาที) |
| ความละเอียดในการแสดงผล | 3000 |
| ความละเอียดภายใน | 1,000,000 |
| การกระตุ้นโหลดเซลล์ | DC 5V |
| โหลดเซลล์ | โหลดเซลล์สูงสุด 4 x 350 Ω หรือ 8 x 700 Ω |
| แสดง | LED 6 หลัก 0.4 นิ้ว |
| แผนก |
1/2/5/0.1/0.2/0.5/0.01/0.02/0.05/0.001/0.002/0.005/10/ 20/50/100/200/500/0.10/0.20/0.50/0.010/0.020/0.050 |
| พลัง | อะแดปเตอร์ DC 9V 1A หรือ AC 110-220V 50 Hz |
| อุณหภูมิในการทำงาน | 0℃~40℃ |
| อุณหภูมิในการจัดเก็บ | -25℃~55℃ |
| ความชื้นสัมพัทธ์ | 85% RH |
| ขนาด | 95 × 48 × 110 มม. |
| น้ำหนัก | 0.5 กก. |
| สัญญาณเอาท์พุต | เอาต์พุตอนาล็อก 4-20 mA |
| ตัวเลือก |
ก) Opto-isolated RS232 หรือ RS485 b) เอาต์พุตรีเลย์ 6 ช่องพร้อมอินพุตแยกออปโต 2 ช่องที่สามารถใช้ควบคุมเอาต์พุตของรีเลย์ #1 และ #2 |
1.แบบอย่างตัวเลข
XK315A2-6□-□□-□
0 - ไม่มีอินเทอร์เฟซ
1 - RS232C . แยกแสง
2 - ออปติคัล - แยก RS485
AC - AC 110-220V 50 Hz ใช้ได้กับ XK315A2-6A ซีรีส์เท่านั้น
อะแดปเตอร์ DC - DC 9V 1A
A - รุ่นพื้นฐานพร้อมเอาต์พุตแบบอะนาล็อก 4-20 mA
B - รุ่นพื้นฐานพร้อมเอาต์พุตรีเลย์ 6 ช่องและอินพุตแยกออปโต 2 ช่อง
2.คีย์Functions
【*] ปุ่มเลือกฟังก์ชันหรือปุ่ม Enter
【→】 ปุ่มขวา
【→ตู่←】 ปุ่มทดค่าหรือปุ่มเพิ่มค่า
【→0←】ปุ่มศูนย์หรือปุ่มลดระดับ
3.สรอยสัก
〖→ตู่←〗 เปิดเมื่อทดน้ำหนักและน้ำหนักเป็นน้ำหนักสุทธิ
〖→0←〗 เปิดเมื่อน้ำหนักเป็นศูนย์
〖◣◢〗 เปิดเมื่อน้ำหนักคงที่
4.รหัสข้อผิดพลาด
〖 OUEｒ〗 - เมื่อน้ำหนัก > 100% FS + 9d
〖-OUEｒ〗 - เมื่อน้ำหนัก < - 20d
〖HHHHHH〗 - เมื่อค่าอ้างอิงเป็นศูนย์ > +2% FS
〖LLLLLL〗 - เมื่อการอ้างอิงเป็นศูนย์คือ < -2% FS
5.ฉันอินเทอร์เฟซ Oการปฏิบัติ
รูปแบบอนุกรม 8-N-1: 8บิตข้อมูล, ไม่พาริตี้บิต, 1หยุดบิต.
1. Adr=00 - เอาต์พุตข้อมูลย้อนกลับ ASCII แบบต่อเนื่อง หากน้ำหนักเป็น -123.45 เอาต์พุตจะเป็น 54.321-
2. Adr=99 - เอาต์พุตข้อมูล ASCII แบบต่อเนื่องแบบต่อเนื่อง หากน้ำหนักเป็น -123.45 เอาต์พุตจะเป็น -123.45
3. Adr=01-98 - เอาต์พุตข้อมูลโดยใช้โปรโตคอล ModBus
6.อู๋การปฏิบัติ
1. เปิดไฟแสดงสถานะจะแสดงหมายเลขเวอร์ชันและตรวจสอบ LED จาก "0" ถึง "9"
2.ศูนย์
· เมื่อน้ำหนักคงที่ระหว่าง ±2% FS ให้กด【→0←】ศูนย์หน้าจอและ〖→0←〗เปิดอยู่
· เมื่อค่าอ้างอิงเป็นศูนย์ > +2% FS จะแสดง 〖HHHHHH〗
· เมื่อค่าอ้างอิงเป็นศูนย์คือ < -2% FS ค่านั้นจะแสดง 〖LLLLLL〗
3.ทาเร
· เมื่อน้ำหนักคงที่〖→T←〗เปิดอยู่
· เมื่อน้ำหนักมากกว่าศูนย์และคงที่ 〖◣◢〗 จะเปิดขึ้น
· กด【→T←】zero display และ〖→T←〗is on
4.ล้างภาชนะ
· เมื่อน้ำหนักคงที่และน้ำหนักเป็นน้ำหนักสุทธิ 〖→T←〗เปิดอยู่
· กด【→T←】ล้างภาชนะและ〖→T←〗ปิด
7.การกำหนดค่า
| การดำเนินการ | แสดง | คำอธิบาย |
| กด【→】 | 〖000000〗 | ไปที่เมนูการปรับเทียบและการกำหนดค่า แล้วป้อนรหัสผ่าน 002003 |
|
กด【→】 หรือ【→ตู่←】 |
〖002003〗 |
ในการป้อนรหัสผ่าน 002003: · กด【→】เพื่อย้ายตัวเลขกะพริบไปทางขวา · กด【→ตู่←】เพิ่มตัวเลขกระพริบ · กด【→0←】ลดตัวเลขกะพริบ |
| กด【*】 | 〖CAL SP〗 | ในเมนูการปรับเทียบ |
| กด【*】 | 〖-ชุด-〗 | ในเมนูการตั้งค่า |
| กด【→】 | 〖d 0.01〗 | ตั้งกอง |
| กด【→ตู่←】 | 〖d 0.05〗 | กด【→ตู่←】หรือ【→0←】เพื่อเลือกd |
| กด【*】 | 〖 100.00〗 | ตั้งFS |
| กด【→】 | 〖000000〗 | ตัวเลขด้านซ้ายสุดกะพริบ |
|
กด【→】 หรือ【→ตู่←】 |
〖0300.00〗 | กดรวม【→】, 【→ตู่←】และ【→0←】เพื่อเลือกFS |
| กด【*】 | 〖FLt2〗 |
ตั้งค่าตัวกรองFLt=0-2 ตัวกรองที่ใหญ่กว่าจะทำให้ผลลัพธ์น้ำหนักช้าลง |
| กด【→ตู่←】 | 〖FLt 1〗 | กด【→ตู่←】หรือ【→0←】เพื่อเลือกตัวกรอง |
| กด【*】 | 〖AUtP00〗 |
ตั้งค่าช่วงการติดตามเป็นศูนย์และเป็นศูนย์ที่ช่วงเริ่มต้น AUtP=00 ไม่ได้ตั้งค่าเป็นศูนย์เมื่อเริ่มต้น ช่วงการติดตามเป็นศูนย์คือ 0.4d; AUtP = 10 ศูนย์ที่ช่วงเริ่มต้น 20% FS ช่วงการติดตามเป็นศูนย์คือ 0.4d; AUtP = 20 ศูนย์ที่ช่วงเริ่มต้น 20% FS ช่วงการติดตามเป็นศูนย์คือ 0.8d; AUtP = 30 ศูนย์ที่ช่วงเริ่มต้น 20% FS ช่วงการติดตามเป็นศูนย์คือ 1.2d; AUtP = 40 ศูนย์ที่ช่วงเริ่มต้น 20% FS ช่วงการติดตามเป็นศูนย์คือ 1.6d; AUtP = 50 ศูนย์ที่ช่วงเริ่มต้น 20% FS ช่วงการติดตามเป็นศูนย์คือ 2.0d; AUtP = 60 ศูนย์ที่ช่วงเริ่มต้น 20% FS ช่วงการติดตามเป็นศูนย์คือ 2.4d; AUtP = 70 ศูนย์ที่ช่วงเริ่มต้น 20% FS ช่วงการติดตามเป็นศูนย์คือ 2.8d; AUtP = 80 ศูนย์ที่ช่วงเริ่มต้น 20% FS ช่วงการติดตามเป็นศูนย์คือ 3.2d; AUtP=90 ศูนย์ที่ช่วงเริ่มต้น 20% FS, การสืบค้นกลับเป็นศูนย์คือ 3.6d; |
|
กด【→】 หรือ【→ตู่←】 |
〖AUtP10〗 | กดรวม【→】, 【→ตู่←】และ【→0←】เพื่อเลือกAUtP |
| กด【*】 | 〖Adr 00〗 |
ป้อนที่อยู่ตัวบ่งชี้ Adr=00 เอาต์พุตข้อมูลย้อนกลับอย่างต่อเนื่อง Adr=99 เอาต์พุตข้อมูลปกติต่อเนื่อง Adr=01-98 เอาต์พุตข้อมูลโดยใช้โปรโตคอล ModBus |
|
กด【→】 หรือ【→ตู่←】 |
〖Adr 12〗 | กดรวม【→】, 【→ตู่←】และ【→0←】เพื่อเลือกAdr |
| กด【*】 | 〖b 2400〗 |
กำหนดอัตราบอด b=1200,2400,4800,9600 |
| กด【→ตู่←】 | 〖b 9600〗 | กด【→ตู่←】หรือ【→0←】เพื่อเลือกอัตราบอด |
| กด【*】 | 〖L00791〗 |
ปรับเทียบเอาต์พุตอะนาล็อก 4 mA L หมายถึงเอาต์พุตปัจจุบันคือ 4 mA |
|
กด【→】 หรือ【→ตู่←】 |
〖L00791〗 | กดรวม【→】, 【→ตู่←】และ【→0←】เพื่อปรับเทียบเอาต์พุตแบบอะนาล็อก 4 mA |
| กด【*】 | 〖H03723〗 |
ปรับเทียบเอาต์พุตอนาล็อก 20 mA H หมายถึงเอาต์พุตปัจจุบันคือ 20 mA |
|
กด【→】 หรือ【→ตู่←】 |
〖H03723〗 | กดรวม【→】, 【→ตู่←】และ【→0←】เพื่อปรับเทียบเอาต์พุตอนาล็อก 20 mA |
| กด【*】 | 〖 0.00〗 | บันทึกพารามิเตอร์ทั้งหมด |
การใช้งาน:
เครื่องชั่งอิเล็คทรอนิคส์ เครื่องชั่งน้ำหนัก ฯลฯ
